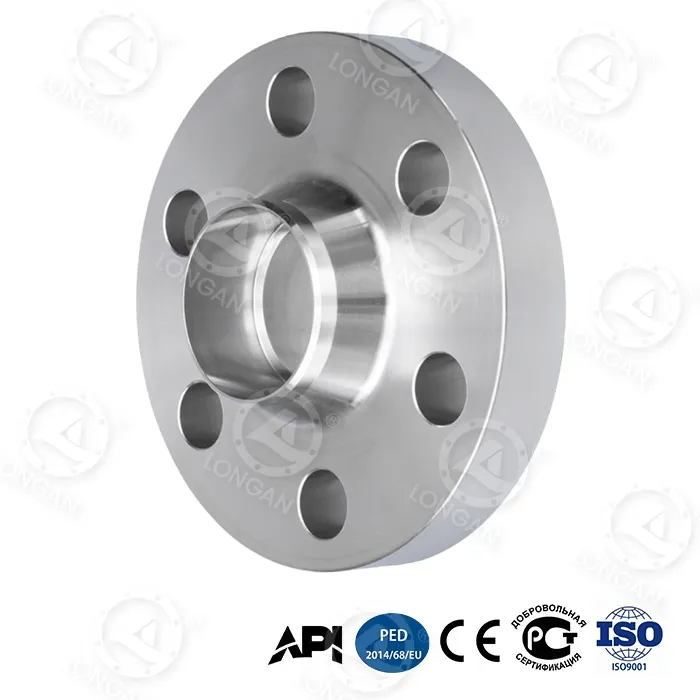

304 Flanșă de sudare cap la cap a gâtului

Specificatii tehnice

1. Certificarea materialului (ASTM A182 F304)

Element Valoare standard Funcție Caz de testare

Ni 8,0~11,0% Stabilitate austenită 9,2%

C ≤0,08% - 0,05%

Cr 18,0~20,0% Oxidare Protecție la coroziune 18,8% (Spectrometru)

2. Presiune-Temperatura

Temperatura (°C) Clasa 150 (bari) Clasa 300 (bari)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Proprietăți mecanice

Parametrul 304 Valoare flanșă Baza standard

Toleranța diametrului interior (NPS 12") ±0,25 mm ASME B16.5 Tabelul 5

Rezistență la tracțiune 515 MPa ASTM A182

Limita de curgere 205 MPa ASTM A182

Abaterea cercului central al orificiului șurubului ±0,8 mm MSS SP-44

Scenarii aplicabile

Scenarii recomandate Medii tolerabile Scenarii interzise Soluții alternative

Aer comprimat de joasă presiune Aer uscat (punct de rouă <-40°C) Aer umed cu conținut de sulf Oțel carbon placat cu nichel

Echipament alimentar Produse lactate, suc (pH>4,5) Dezinfectanti care contin clor Flansa 316L

Alimentare cu apă municipală Apă dulce, apă potabilă Apă de mare/apă cu conținut ridicat de clor (>50 ppm Cl⁻) Flanșă 316

HVAC Apă fierbinte (<80°C), abur Acid clorhidric/acid sulfuric (pH<4) Aliaj Hastelloy

De ce să alegeți flanșa de sudură cap la gât 304?

1. Cost mai mic

Material Preț unitar (de referință) Durată de viață Cost cuprinzător (10 ani)

316 flanșă 2,3x 15 ani + 1,2x

304 Flanșă de sudare cap la cap a gâtului 1,6x 10 ani + 1,0x

Flanșă din oțel carbon 1,0x 2 ani (scurgere de rugină) 2,8x

2. Avantajele proiectării structurale

Precizia suprafeței de etanșare: rugozitatea suprafeței RF a flanșei de sudare a gâtului din oțel inoxidabil 304 este de 125-250μin Ra, asigurând fiabilitatea etanșării garniturii.

Tranziție a gâtului conic: Reduceți factorul de concentrare a stresului cu 40% și prelungiți durata de viață la oboseala sudură.

3. Rezistenta de baza la coroziune

Test de pulverizare cu sare: Fără rugină roșie timp de 500 de ore

Strat de protecție crom-nichel: conținutul de Cr ≥18% formează o peliculă de pasivare pentru a rezista coroziunii de la apă, abur și acid slab (pH>4,5).

Descrierea limitării: nu este potrivit pentru medii care conțin ioni de clorură > 50 ppm (cum ar fi apa de mare), iar 316 trebuie să fie actualizat în acest moment.

FAQ

Î1: Care este diferența de cost cu flanșa 316?

Răspuns: Prețul flanșei de sudură cap la gât 304 este cu 30 ~ 35% mai mic în conformitate cu aceleași specificații (datorită diferenței de conținut de nichel și molibden). Dacă mediul nu conține ioni de clorură/acizi, este mai economic să alegeți 304.

Î2: Poate fi folosit 304 pentru țevi exterioare?

Raspuns: La umiditate scazuta (<60%) RH) Poate fi folosit o perioada indelungata intr-un mediu fara sare; acoperirea anticorozivă este necesară în zonele de coastă/industriale, altfel pot apărea gropi în 2-3 ani.
