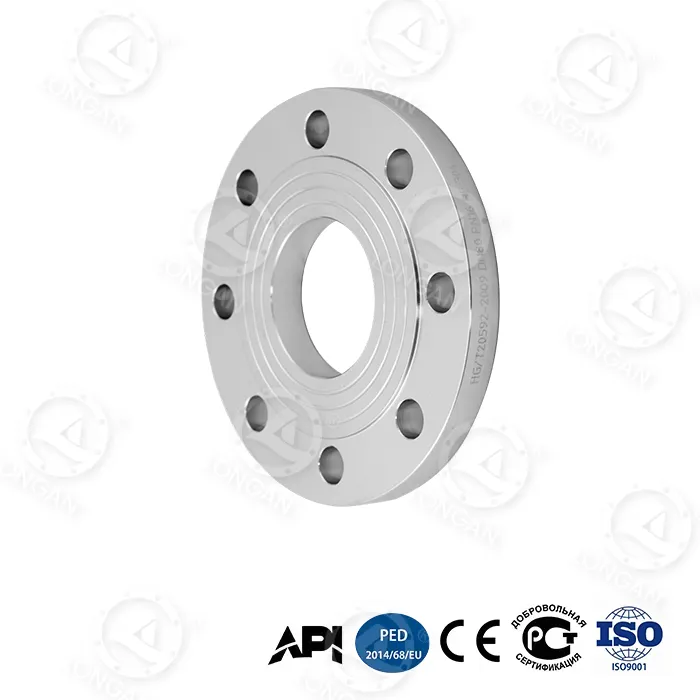

Flanșă cu față ridicată de sudare plată

Prezentarea valorii inginerești

Indexul parametrilor

Rugozitatea suprafeței Ra ≤ 3,2μm (finisarea suprafeței de etanșare)

Economie de greutate a flanșei din oțel carbon cu 35% mai ușoară decât flanșa gâtului (comparație DN300)

Durată de viață la oboseală > 10.000 de cicluri de presiune (MSS SP-44)

Aport de coroziune ≥3mm (versiunea chimică personalizată)

Avantajele de bază ale produsului

1. Compatibilitate completă a sistemului

Standarde internaționale pentru flanșe cu suprafață ridicată pentru sudare plană:

ASME B16.5 (Standard american) | Seria PN (DIN) | JIS 10K/20K (Standard japonez)

Gama de diametre: DN15~DN600 (1/2"~24")

Înlocuire fără probleme pentru proiecte globale

2. Eficiența instalării

Design de subțiere a îmbinării sudate: unghi canelura 37,5°±2,5° (VS 45° flanșă tradițională)

Toleranța orificiului șurubului: ± 1 mm (ISO 5210)

Viteza de andocare a conductei a crescut cu 40%

3. Fiabilitatea etanșării

Înălțimea flanșei înălțate cu sudură plată: 3,2 mm (1/8 inch) standard (ASME B16.5)

Probabilitatea de defectare a etanșării: <0,01% (cu garnituri de aceeași calitate)

Garanție zero scurgeri în condiții de înaltă presiune

4. Capacitate portantă a presiunii

Clasa 150: până la 19,6 bari la 38°C

Clasa 300: până la 51,1 bari la 38°C

Adaptabilitate la temperaturi scăzute: -196°C până la +538°C (material ASTM A105)

Acoperă condiții extreme în industria energetică/chimică
