sme b16.5 flanșă cu față plată

Flanșele convenționale fabricate conform dimensiunilor ASME B16.5 au de obicei o presiune de spargere care nu depășește 15MPa. Flanșa Longan sme b16.5 cu față plată, menținând în același timp interfețele de montare standard Clasa 150–2500 și suprafața de etanșare completă, atinge o presiune mai mare prin optimizarea structurală internă: grilă bionică de tip fagure (rigiditatea la încovoiere crescută cu 65%), oțel cu conținut ridicat de carbon stins în gradient (energie de impact 89°C alocat și 70°C) inel de armare (randament 1.250MPa). Presiunea de spargere măsurată DN300 atinge 42MPa. Toate produsele sunt sub control complet al calității procesului la fabrica internă Longan și au obținut certificarea API 6A PSL 3G.

Tip de produs și aplicație

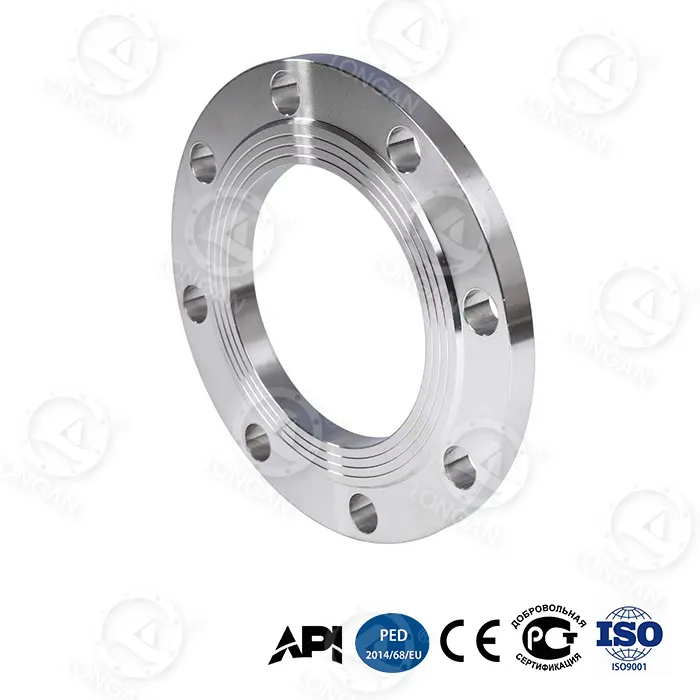

Flanșa cu suprafață plată sme b16.5 este o flanșă cu suprafață de etanșare completă (FF) fabricată conform standardului ASME B16.5. Este utilizat în sistemele de conducte care necesită conexiuni cu garnituri cu contact complet și este potrivit pentru conducte de joasă presiune cu diametru mare, conexiuni cu flanșe din fontă și aplicații care necesită o distribuție uniformă a tensiunii de garnitură. Prin structurile interne de armare, acest produs poate fi folosit și în scenarii de presiune ultra-înaltă (cum ar fi gurii de evacuare a pompelor de fracturare a gazelor de șist și echipamentele de foraj de foraj la adâncime), menținând în același timp dimensiunile standard ale interfeței pentru interschimbabilitatea cu flanșele convenționale în conductele existente.

Puncte de vânzare de bază

1. Interfață standard, rulment de presiune mai mare:Respectă dimensiunile de montare ASME B16.5, presiune de spargere măsurată DN300 42MPa, mai mare decât flanșele standard convenționale (≤15MPa).
2. Creștere cu 65% a rezistenței la încovoiere:Structura bionică în fagure îmbunătățește rigiditatea flanșei, potrivită pentru medii vibrante sau de așezare a fundației.
3. Indicație vizuală de uzură și reținere la preîncărcare:Suprafața de etanșare este încorporată cu un strat indicator de nano-zirconiu, care își schimbă culoarea atunci când grosimea este mai mică de 0,1 mm. Designul orificiului pentru șuruburi dublu conic limitează atenuarea preîncărcării sub fluctuația presiunii de 35MPa la ≤5% (structură convențională ≥20%).
4. Performanță extremă a mediului:-70°C energie impact 89J; Rata de coroziune echivalentă la adâncime de 5.000 m 0,03 mm/an; adâncimea deteriorării suprafeței de etanșare ≤8μm după abraziunea de nisip și praf de 120 m/s.
5. Costul întregului ciclu de viață:Costul total pe 30 de ani 6.200 USD (convențional 18.500 USD); frecvența anuală de întreținere de 0,7 ori (convențional de 3,2 ori); un singur timp de înlocuire 2,5 ore (convențional 8 ore).

Specificatii tehnice

Articol	Parametru
Baza standard	ASME B16.5 (dimensiuni, toleranțe, evaluări presiune-temperatura)
Tipul feței de etanșare	Față integrală (FF)
Clasa de presiune	Clasa 150, 300, 400, 600, 900, 1500, 2500
Gama de dimensiuni	NPS 1/2" până la 24"
Material	Oțel cu conținut ridicat de carbon stins în gradient (oțel inoxidabil personalizabil)
Armare interioara	Inel de armare din aliaj de titan (randament 1.250MPa), nervuri radiale (concentrația tensiunii redusă cu 48%)
Presiune de spargere DN300	42MPa (convențional ≤15MPa)
Viața la oboseală ciclică	20.000 de cicluri @35MPa (convențional 5.000 de cicluri @25MPa)
Deformare axială @35MPa	0,6 mm (convențional 1,8 mm)
Rata de scurgere de etanșare (dezaliniere de 15°)	≤10⁻⁵ mbar·L/s (convențional >10⁻³)
Impact la temperaturi scăzute (-70°C)	89J (standard național ≥34J)
Coroziunea la adâncime (5.000 m)	0,03 mm/an (echivalent în 30 de ani)
Abraziune prin nisip și praf (120 m/s)	Adâncimea deteriorării suprafeței de etanșare ≤8μm (10.000 h)
Caracteristici auxiliare	Strat indicator de uzură nano-zirconiu, găuri pentru șuruburi duble conice

Certificare și asigurare a calității

● API 6A PSL 3G:Aplicabil scenariilor de presiune ultra-înaltă cu medii gazoase, care necesită testare pneumatică (de 1,5 ori presiunea nominală) și teste nedistructive mai stricte și trasabilitate a materialului.
● Controlul calității din fabrică:Fabrica internă Longan implementează managementul calității pe întregul proces, de la inspecția la intrarea materiilor prime (analiza spectrală, eșantionarea mecanică) până la ieșirea produsului finit (inspecție dimensională 100%, testarea particulelor magnetice 10%, eșantionarea presiunii de spargere a lotului).
● Trasabilitate:Fiecare flanșă vine cu certificate de material trasabil, înregistrări ale curbei de tratament termic, rapoarte de inspecție dimensională și rapoarte de testare hidrostatică/pneumatică, disponibile online prin numărul de serie.

Repere de diferențiere

În comparație cu alte flanșe cu față completă ASME B16.5 de pe piață, flanșa cu față plată Longan sme b16.5 prezintă:

●Obține o presiune de spargere mai mare (42MPa) în dimensiunile standard fără a crește grosimea flanșei sau a schimba dispunerea orificiilor pentru șuruburi.
●Integrează inelul de întărire a gâtului din aliaj de titan și procesul de stingere în gradient, echilibrând capacitatea de încărcare și duritatea la temperaturi scăzute.
●Suprafață de etanșare încorporată cu un strat indicator de uzură pentru inspecția vizuală a stării de etanșare.
●Menține rata de scurgere de etanșare ≤10⁻⁵ mbar·L/s în condiții de nealiniere de 15°.

Personalizare și proces

Opțiuni de personalizare:

●Dimensiuni nestandard și valori speciale de presiune (se solicită desene sau cerințe tehnice)
●Materiale diferite: oțel inoxidabil 304/316L, oțel inoxidabil duplex etc.
●Etichetare privată: marcare cu laser, ambalare personalizată

Fluxul procesului de bază:

1.Forjare: forjare cu matriță de precizie folosind materii prime de înaltă calitate de la Tsingshan Holding Group.
2.Călire în gradient: răcire controlată pentru a forma suprafețe cu duritate ridicată și miez de înaltă duritate.
3.Prelucrare structura fagure: prelucrare CNC a grilelor hexagonale interne.
4.Fixare prin presare cu inel de titan: potrivire prin interferență pentru a asigura nicio mișcare relativă între inel și materialul de bază.
5.Finisarea suprafeței de etanșare: strunjire CNC, rugozitate a suprafeței Ra ≤3,2μm.
6.Inspecție și testare completă: dimensională, particule magnetice, hidrostatică/pneumatică, eșantionare în explozie.

Suport pentru mostre și testare

● Mostre gratuite:Cumpărătorii internaționali pot aplica pentru un eșantion gratuit (taxa de eșantion rambursabilă, transportul de marfă suportat de cumpărător) pentru testarea instalării și verificarea performanței.
● Testare la fața locului:Fabrica este echipată cu o mașină de testare a presiunii de 3000 de tone, banc de testare a oboselii ciclice, tester de impact la temperatură joasă de -80°C și cameră de simulare a coroziunii la adâncime. Clienții pot asista la teste de explozie, de oboseală sau de mediu extrem la fața locului.
● Testare terță parte:SGS, BV, TÜV pot fi comandate pentru compoziția chimică, proprietățile mecanice, testarea nedistructivă și testarea presiunii; rapoartele sunt livrate odata cu marfa.
● Perioada de garanție:18 luni (de la data expedierii), înlocuire gratuită pentru defecte de fabricație.

Comparație de performanță: cerințe standard vs Longan măsurat

Articol	Cerințe standard ASME B16.5 / flanșă convențională	Longan sme b16.5 flanșă cu față plată	Comparaţie
Presiune de spargere DN300	≤15MPa	42MPa	Mai mare decât cea convențională
Viața la oboseală ciclică	5.000 de cicluri @25MPa	20.000 de cicluri @35MPa	Viață mai lungă
Deformare axială @35MPa	1,8 mm	0,6 mm	Mai puțină deformare
Rata de scurgere de dezaliniere de 15°	>10⁻³ mbar·L/s	≤10⁻⁵ mbar.L/s	Scurgere mai mică
-70°C energie de impact	≥34J (standard național)	89J	Duritate mai mare
Rata de coroziune de 30 de ani la adâncime	aproximativ 0,5 mm/an (oțel carbon)	0,03 mm/an	Coroziune mai lentă

Precauții de instalare

Flanșa cu față plată sme b16.5 are un design de suprafață de etanșare completă. Instalarea corectă este esențială pentru a asigura performanța de etanșare. Vă rugăm să respectați următoarele puncte:

1. Alegerea garniturii:Trebuie să utilizați o garnitură completă care să acopere întreaga suprafață de etanșare a flanșei și să aibă găuri pentru șuruburi. Nu utilizați garnituri cu fața ridicată sau garnituri RF standard.
2. Potrivirea flanșei:Flanșele cu față completă nu trebuie să fie direct șuruburi pe flanșele cu față ridicată. Dacă conducta conține flanșe cu fața ridicată, acestea trebuie înlocuite cu flanșe sau adaptoare complete.
3. Strângerea șuruburilor:Cu un design dublu conic al orificiului de șurub, se recomandă o cheie dinamometrică hidraulică pentru preîncărcare uniformă în trei trepte. Preîncărcarea țintă este calculată pe baza presiunii nominale și a specificațiilor șuruburilor; consultați standardul ASME PCC-1 sau consultați echipa tehnică Longan.
4. Secvență de preîncărcare:Strângeți toate șuruburile la 30% din cuplul țintă, apoi la 70% și în final la 100%. Strângeți din nou după 24 de ore de funcționare.
5. Sigilarea protecției feței:Inspectați fața de etanșare pentru zgârieturi sau materii străine înainte de instalare. Stratul indicator de uzură nano-zirconiu este un strat subțire încorporat; nu curățați cu raclete metalice în timpul instalării.
6. Alinierea găurilor pentru șuruburi:Designul orificiului dublu conic ajută la auto-alinierea, dar înainte de instalare, confirmați că găurile pentru șuruburi ale ambelor flanșe sunt aliniate cu o abatere de 1 mm.
7. Alinierea conductei:Deși flanșele cu fața completă au o anumită toleranță pentru dezaliniere, se recomandă controlul erorii de aliniere a țevii cu 2 mm/m pentru a asigura durata de viață a etanșării.

FAQ

Î: Care este diferența față de o flanșă convențională ASME B16.5?
R: Ambele au dimensiuni și interfețe identice și sunt direct interschimbabile. Produsul Longan adaugă structură de tip fagure, stingere în gradient și un inel din aliaj de titan în interior, realizând o presiune de spargere măsurată (42MPa) mai mare decât cerința standard (≤15MPa).

Î: Pentru ce niveluri de presiune este potrivit?
R: Dimensiunile exterioare sunt conforme cu dimensiunile de montaj de la Clasa 150 la Clasa 2500, iar presiunea de spargere măsurată este mai mare decât cerințele standard pentru valorile nominale corespunzătoare. Potrivit pentru gaze de șist și proiecte de adâncime care necesită o marjă de siguranță mai mare decât flanșele standard.

Î: Ce ar trebui remarcat în timpul instalării?
R: Trebuie să folosească o garnitură completă și nu trebuie să fie prins direct pe o flanșă cu față ridicată. Se recomandă utilizarea găurilor pentru șuruburi duble conice cu o cheie dinamometrică în formă de cruce în trei pași și strângerea din nou după 24 de ore de funcționare. Consultați „Precauții la instalare” de mai sus pentru pași detaliați.

Î: Cum poate fi verificată performanța presiunii?
R: Longan salută clienții să asiste la teste de oboseală ciclică sau de spargere în fabrică. Înregistrările de testare pentru fiecare lot sunt păstrate și pot fi solicitate după numărul de serie. De asemenea, pot fi aranjate teste terțe de către SGS, BV etc.

Rezumat:Flanșa cu față plată sme b16.5 Longan urmează sistemul de dimensiuni standard internațional ASME B16.5 și adoptă o structură bionică de tip fagure, un proces de stingere în gradient și un inel de armare din aliaj de titan încorporat. Presiune de spargere DN300 măsurată 42MPa, impact -70°C 89J, rata de coroziune la adâncime de 30 de ani 0,03 mm/an. A trecut de certificare API 6A PSL 3G, potrivită pentru extracția gazelor de șist, forarea la adâncime și sistemele de conducte de ultra-înaltă presiune. Trimiteți cerințele dvs. pentru a obține mostre gratuite și consiliere tehnică.
