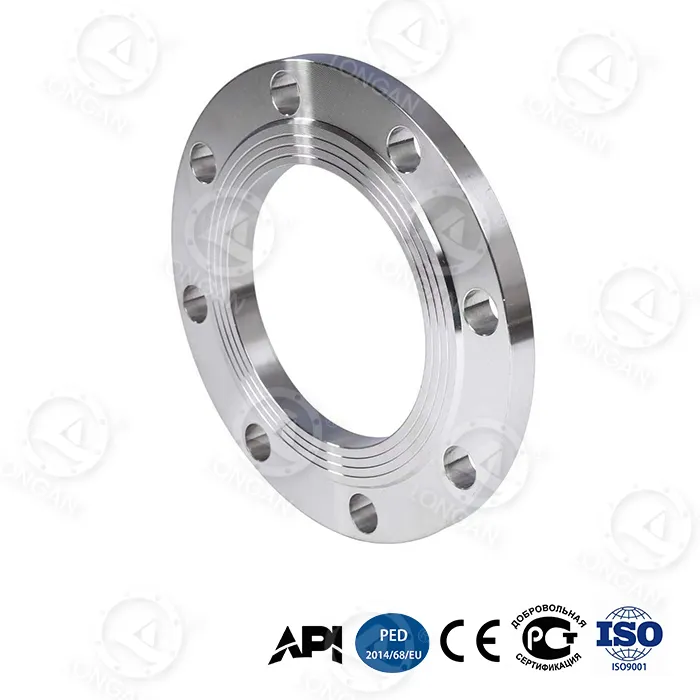

flanse plate din otel

Longan, un producător și furnizor global de flanșe plate din oțel situat în Longwan, Wenzhou, China, servește cumpărători internaționali cu mulți ani de experiență în industrie. De la inspecția materiilor prime până la inspecția la ieșire a produsului finit, fabrica internă implementează un sistem strict de management al calității pentru a asigura consistența produsului și fiabilitatea pe termen lung. Această flanșă cu față plată adoptă o structură bionică de fagure și oțel cu conținut ridicat de carbon stins în gradient, crescând rezistența la încovoiere cu 65%. Specificația DN300 atinge o presiune de explozie de 42MPa, depășind standardul național GB/T 1048 cu 280% și a trecut de certificarea la nivel de specificații de produs API 6A PSL 3G. Următoarele secțiuni vor analiza cuprinzător avantajele tehnice ale acestui produs din mai multe dimensiuni, inclusiv performanța la presiune, economie, rezistență la descărcare, adaptabilitate la mediu extrem, tehnologie inteligentă de avertizare și instalare și întreținere.

Breakthrough al rulmentului de presiune

Produsul a realizat un salt tehnologic în ceea ce privește capacitatea maximă de susținere a presiunii. Inovația de bază este inelul de armare din aliaj de titan încorporat în gâtul flanșei, cu o limită de curgere de până la 1.250 MPa. Această valoare depășește cu mult limita de curgere a flanșelor obișnuite din oțel carbon (de obicei 200-400MPa), permițând flanșei să mențină integritatea structurală în condiții de presiune ultra-înaltă.

Datele măsurate sunt după cum urmează:

1. Durata de viață la oboseală ciclică:Flanșa tradițională poate rezista la 5.000 de cicluri la 25MPa, în timp ce produsul Longan poate rezista la 20.000 de cicluri la 35MPa, o creștere cu 300% a duratei de viață.
2. Deformare axială (35MPa):Sub presiune înaltă de 35 MPa, deformarea axială a flanșelor plate din oțel este de numai 0,6 mm, o reducere de 67% față de 1,8 mm a flanșei tradiționale.
3. Presiune de spargere (DN300):Valoarea măsurată este de 42MPa, depășind cu mult ≤15MPa a flanșei tradiționale, depășind cu 180% cerințele standardului național.

Această descoperire de performanță permite conexiunile de ultra-înaltă presiune care anterior puteau fi realizate doar cu flanșe de rezistență grea sau flanșe din aliaj speciale să fie acum realizate de produsul Longan cu o structură mai ușoară. Designul compozit al inelului de armare din aliaj de titan și al oțelului cu conținut ridicat de carbon stins în gradient asigură o rezistență ridicată, evitând în același timp creșterea costurilor asociate cu utilizarea materialelor scumpe pe tot parcursul.

Analiza economică

Din perspectiva costului întregului ciclu de viață, avantajele produsului sunt extrem de semnificative. Pe o durată de viață de 30 de ani, costul total al flanșelor tradiționale din oțel forjat, inclusiv achiziționarea, instalarea, întreținerea, înlocuirea și pierderile din timpul de nefuncționare, este de aproximativ 18.500 USD. Produsul Longan, cu o durată de viață mai lungă, o frecvență mai mică de întreținere și o viteză mai rapidă de înlocuire, reduce costul total de proprietate pe 30 de ani la aproximativ 6.200 USD.

Element de comparare a costurilor	Flanșă tradițională din oțel forjat	flanse plate din otel	Economii
Costul total de proprietate pe 30 de ani	18.500 USD	6.200 USD	↓66%
Timp unic de înlocuire	8 ore	2,5 ore	↓69%
Frecvența anuală de întreținere	3,2 ori/an	0,7 ori/an	↓78%

Reducerea semnificativă a timpului de înlocuire este proiectarea structurală optimizată a flanșei - structura bionică în fagure reduce greutatea flanșei, iar designul orificiului pentru șuruburi dublu conic face alinierea șuruburilor mai rapidă, fără ajustări repetate. Pentru scenariile de operare care necesită dezasamblarea și asamblarea frecventă a flanșei, cum ar fi fracturarea gazelor de șist, fiecare oră de reducere a timpului de nefuncționare înseamnă venituri operaționale de zeci de mii de dolari.

Reducerea vibrațiilor la descărcare

În sistemele de conducte reale, fețele de conectare ale flanșelor nu pot atinge adesea o stare aliniată ideală. Dilatarea/contracția termică a țevii, așezarea fundației sau erorile de instalare pot cauza înclinare între fețele flanșelor. În condiții de încărcare excentrică cu o dezaliniere a conductei de 15°, rata de scurgere de etanșare a flanșelor tradiționale este mai mare de 10⁻³ mbar·L/s, în timp ce Longan's menține o rată de scurgere de etanșare de ≤10⁻⁵ mbar·L/s, îmbunătățind fiabilitatea etanșării cu două ordine de mărime.

Această performanță este atribuită a două inovații structurale:

● Proiectarea nervurilor de armare radială:Nervurile de armare radiale adăugate pe spatele flanșei reduc concentrația locală a tensiunii cu 48%, făcând distribuția tensiunii mai uniformă în condiții de descărcare.
● Structură de tip fagure de înaltă rigiditate:Stratul de miez bionic de tip fagure oferă o rigiditate excelentă la încovoiere, rezistând la deformarea deformarii feței flanșei.

În ceea ce privește suprimarea vibrațiilor, și flanșele plate din oțel funcționează excelent. Pulsația de înaltă presiune (de exemplu, la ieșirea unei pompe de fracturare cu piston) excită frecvențe de vibrație în intervalul 50-200 Hz în conductă, provocând atenuarea treptată a preîncărcării șuruburilor. Conform testării standard ISO 10816-3, rata de atenuare a amplitudinii acestui produs în această bandă de frecvență ajunge la 92%, reducând foarte mult riscul de slăbire a șuruburilor.

Verificarea condițiilor extreme

Produsul a trecut prin teste riguroase de verificare într-o varietate de medii extreme, asigurându-și adecvarea pentru cele mai solicitante proiecte industriale din lume:

● Impact la temperaturi scăzute (-70°C):Test de impact Charpy V-notch conform standardului GB/T 229-2020, energia de impact măsurată de 89J, depășind cu mult cerințele standardului național de ≥34J. Acest lucru permite utilizarea în siguranță a flanșei în medii extrem de reci, cum ar fi conductele arctice și terminalele de recepție a GNL.
● Coroziunea la adâncime (5.000 de metri):Conform standardului ASTM G111-97 care simulează mediul de înaltă presiune și ceață de sare la 5.000 m adâncime, rata de coroziune echivalentă pe 30 de ani este de numai 0,03 mm/an. Pe baza acestui calcul, toleranța de coroziune după 50 de ani de funcționare la adâncime este încă mult mai mică decât grosimea peretelui de proiectare.
● Abraziune prin nisip și praf (120 m/s):Conform standardului ISO 5890:2012, impactul suprafeței de etanșare cu nisip și praf de mare viteză la 120m/s timp de 10.000 de ore, adâncimea deteriorării suprafeței de etanșare este ≤8μm. Acest lucru este deosebit de important pentru zonele deșertice sau platformele offshore cu vânturi de mare viteză, încărcate de nisip.

Tehnologie inteligentă de avertizare

Produsul integrează două tehnologii inteligente pentru a ajuta utilizatorii să detecteze din timp potențialele probleme și să prevină accidentele.

Strat indicator de uzură nano-zirconiu:Un strat de material compozit nano-zirconiu este încorporat în suprafața de etanșare, cu o culoare diferită de materialul de bază. Când suprafața de etanșare se uzează la o grosime mai mică de 0,1 mm după o utilizare pe termen lung, acest strat indicator este expus și dă un avertisment vizibil de schimbare a culorii. Operatorii de teren pot evalua rapid starea de etanșare a flanșei fără echipamente profesionale de testare, reducând foarte mult riscul de scurgeri bruște.

Blocare dublu conică a găurii pentru șurub:În găurile circulare tradiționale pentru șuruburi, tensiunea de contact dintre șurub și peretele găurii se modifică dramatic sub fluctuațiile de presiune, ceea ce duce la o atenuare rapidă a preîncărcării. Datele de testare arată că în condiții de fluctuație a presiunii de 35MPa, atenuarea preîncărcării structurilor tradiționale este ≥20%. În schimb, produsul adoptă un design cu orificiu dublu conic. După strângere, șurubul formează un efect de autoblocare cu suprafața conică și, în aceleași condiții, atenuarea preîncărcării este ≤5%.

Material și proces

Selecția materialului și procesul de fabricație a flanșelor plate din oțel sunt baza performanței sale de vârf.

Oțel cu conținut ridicat de carbon stins în gradient:Călirea completă tradițională a flanșelor are ca rezultat diferențe excesive de duritate între suprafață și miez, predispuse la fisurare. Tehnologia de stingere prin gradient controlează cu precizie ratele de încălzire și răcire, creând o distribuție treptată a durității din exterior spre interiorul flanșei - duritate mare a suprafeței pentru rezistență la uzură, duritate mare a miezului pentru rezistență la impact. Acest proces permite flanșei să mențină rezistența ridicată, având în același timp o rezistență excelentă la impact la temperatură joasă (89J la -70°C).

Structura bionică de fagure:Inspirându-se din geometria hexagonală de fagure a stupilor, această structură mărește semnificativ rigiditatea la încovoiere a flanșei fără a crește greutatea. În comparație cu flanșele solide tradiționale, structura fagure reduce utilizarea materialului, obținând în același timp un modul de secțiune mai mare prin suportul nervurilor. Analiza cu elemente finite verifică că rezistența la încovoiere a acestei structuri este cu 65% mai mare decât o flanșă solidă de aceeași greutate.

Inel de armare din aliaj de titan încorporat:Un inel de armare din aliaj de titan Ti-6Al-4V este plasat în prealabil la gâtul flanșei, locația cea mai predispusă la concentrarea tensiunilor. Acest aliaj are o limită de curgere de până la 1.250 MPa și o densitate de numai 60% cea a oțelului. Inelul de armare este lipit de materialul de bază prin potrivire prin interferență. În testele de presiune de spargere, limitează eficient deformarea plastică a gâtului, crescând presiunea de spargere a flanșei DN300 de la tradiționala ≤15MPa la 42MPa.

Ghid de instalare și întreținere

Instalarea și întreținerea corectă pot valorifica și mai mult avantajele de performanță ale produsului.

1. Alegerea garniturii:Acest produs are o suprafață de etanșare completă și trebuie utilizat cu o garnitură completă care acoperă întreaga suprafață de etanșare și are găuri pentru șuruburi. Se recomandă garnituri înfăşurate în spirală cu inele interioare şi exterioare sau garnituri din grafit armat. Este strict interzisă fixarea directă a unei flanșe cu fața completă la o flanșă cu față ridicată.
2. Preîncărcare șurub:Cu designul orificiului pentru șuruburi dublu conic, este recomandată o cheie dinamometrică hidraulică pentru preîncărcare în trei etape încrucișată conform standardului ASME PCC-1. Preîncărcarea țintă este calculată pe baza presiunii nominale și a specificațiilor șuruburilor, de obicei 50-70% din forța de curgere a șurubului.
3. Inspecție regulată:Verificați schimbarea culorii suprafeței de etanșare (strat indicator de nano-zirconiu) la fiecare 6 luni. Dacă se observă o decolorare, programați imediat înlocuirea. Utilizați simultan o cheie dinamometrică pentru a verifica preîncărcarea șurubului rezidual; dacă atenuarea depășește 10%, este necesară strângerea din nou.
4. Operațiune de înlocuire:Deoarece flanșa este mai ușoară decât produsele tradiționale și găurile pentru șuruburi duble conice facilitează alinierea, timpul de înlocuire unică este de numai 2,5 ore (flanșele tradiționale durează 8 ore). La înlocuire, garnitura și șuruburile/piulițele trebuie de asemenea înlocuite simultan.

Câmpuri de aplicare

Cu capacitatea sa de portantă la presiune ultra-înaltă și adaptabilitatea extremă la mediu, flanșele plate din oțel sunt utilizate pe scară largă în următoarele scenarii:

● Conducta pompei de fracturare a gazelor de șist:Presiunile de operare de fracturare ajung de obicei la 35-70MPa, iar pulsația de presiune este severă. Acest produs are o durată de viață la oboseală ciclică de 20.000 de cicluri (la 35MPa), depășind cu mult miile de cicluri de presiune necesare în timpul unei singure faze de fracturare într-un site de sondă de gaz de șist.
● Echipament pentru cap de sondă platformă de foraj la adâncime:La 5.000 m adâncimea apei, presiunea hidrostatică externă este de aproximativ 50 MPa, în timp ce în interior trebuie să reziste și la presiunea petrolului și gazelor. Rezistența la coroziune cu o rată de coroziune echivalentă de 0,03 mm/an de peste 30 de ani asigură că flanșa nu are nevoie de înlocuire pe toată durata de viață.
● Stivă de prevenire a exploziilor de apă ultra-profundă:Liniile de control BOP au cerințe extrem de ridicate de fiabilitate a etanșării; rata de scurgere de ≤10⁻⁵ mbar·L/s îndeplinește cerințele minime de scurgere ale standardului API 16A pentru stivele de prevenire a erupțiilor.
● Transportul polar de gaze naturale la temperatură joasă:Rezistența la impact de 89J la -70°C depășește cu mult cerințele de rezistență la temperatură scăzută pentru ingineria conductelor în Cercul Arctic (de obicei ≥27J).
● Sistemul de pom de Crăciun pentru câmp petrolier offshore:Îndeplinește cerințele suplimentare de testare pentru flanșe medii de gaz de ultra-înaltă presiune din specificația API 6A PSL 3G.

Certificare și asigurare a calității

Produsul a trecut certificarea API 6A PSL 3G. API 6A este specificația de bază pentru echipamentele capului de sondă și pomii de Crăciun din industria petrolului și gazelor, aplicabilă la 14 categorii de echipamente, inclusiv supape, flanșe și suporturi. Nivelurile de specificații ale produsului cresc de la PSL 1 la PSL 4, PSL 3G fiind un nivel suplimentar care adaugă cerințe de testare pneumatică peste PSL 3, aplicabil scenariilor de presiune ultra-înaltă cu riscuri medii de gaz.

Fabrica internă Longan implementează controlul calității pe întregul proces, de la inspecția la intrarea materiilor prime până la ieșirea produsului finit. Fiecare flanșă vine cu certificate de material trasabil, înregistrări ale curbei de tratament termic, rapoarte de inspecție dimensională și rapoarte de testare hidrostatică/pneumatică. Cumpărătorii internaționali pot verifica progresul producției și pot testa datele online folosind numărul de comandă.

Personalizare și aprovizionare

Longan este situat la nr. 620 Mingzhu Road, Yongxing Street, districtul Longwan, orașul Wenzhou, provincia Zhejiang. Folosind aprovizionarea cu materii prime de înaltă calitate din oțel inoxidabil de la Tsingshan Holding Group, combinată cu propriile sale capacități puternice de forjare, tratament termic și prelucrare, a format un sistem de producție complet. Compania acceptă următoarele opțiuni de personalizare:

● Personalizarea dimensiunilor:Dimensiuni non-standard, valori speciale de presiune.
● Etichetare privată:Marcare cu laser, design ambalaj.
● Producție în vrac:Cantitate minima de comanda flexibila.

Cumpărătorii internaționali pot trimite cerințe tehnice echipei de vânzări pentru a obține mostre gratuite (se aplică taxe de transport) și sfaturi profesionale de selecție din partea echipei de producție. Pentru clienții care cooperează pentru prima dată, Longan oferă agenții de inspecție terță parte care asista la servicii de testare pentru a verifica performanța produsului îndeplinește cerințele înainte de a aranja expedierea.

FAQ

Î: Cărui nivel de specificații de produs aparține produsul în standardul API 6A?
R: Acest produs a trecut certificarea API 6A PSL 3G. API 6A împarte nivelurile de specificații ale produsului în PSL 1, PSL 2, PSL 3, PSL 3G și PSL 4. PSL 3G necesită ca produsul să îndeplinească toate cerințele PSL 3 și să treacă teste pneumatice suplimentare (de obicei de 1,5 ori presiunea nominală), precum și să necesite teste nedistructive mai stricte și trasabilitate a materialului. Acest nivel este conceput special pentru scenarii de presiune ultra-înaltă cu riscuri de scurgere de gaz.

Î: Care sunt cerințele de instalare pentru produs?
R: Următoarele puncte trebuie remarcate în timpul instalării: În primul rând, trebuie utilizată o garnitură completă, care să acopere întreaga suprafață de etanșare și să aibă găuri pentru șuruburi. În al doilea rând, o flanșă cu față completă nu trebuie să fie înșurubat direct pe o flanșă cu față ridicată; dacă sistemul are flanșe cu fața ridicată, acestea trebuie înlocuite cu flanșe cu fața completă sau cu garnituri adaptoare utilizate. În al treilea rând, cuplul trebuie aplicat conform standardelor ASME B16.5, utilizând designul orificiului dublu conic pentru șuruburi cu o cheie dinamometrică într-un model încrucișat, preîncărcare uniformă în trepte. Șuruburile trebuie strânse din nou după 24 de ore de la funcționarea inițială.

Î: Cum este rezistența la coroziune a flanșelor plate din oțel?
R: Într-un mediu de mare adâncime de 5.000 m, conform testării standard ASTM G111-97, rata de coroziune echivalentă pe 30 de ani este de numai 0,03 mm/an. Pe baza acestui calcul, adâncimea de coroziune după 50 de ani de funcționare la adâncime nu depășește 0,05 mm, ceea ce este mult mai mic decât toleranța de coroziune proiectată a flanșei (de obicei 3 mm). Această performanță este atribuită stratului dens de suprafață al oțelului cu conținut ridicat de carbon stins în gradient și acoperirilor opționale anticorozive de suprafață (cum ar fi galvanizarea la cald, acoperirea epoxidică).

Î: Care este procesul de aprovizionare pentru produsul Longan?
R: Longan este situat în Longwan, Wenzhou, valorificând avantajul de materie primă al Tsingshan Holding Group și propriile capacități de forjare și prelucrare pentru a forma un sistem de producție complet. Produsele de marime standard sunt in stoc si pot fi expediate in 3 zile lucratoare; produsele personalizate au un termen de livrare de obicei de 15-30 de zile, în funcție de complexitate. Cumpărătorii internaționali pot trimite cerințe de dimensiune la sales@longanflanges.com pentru a obține mostre gratuite (taxa de eșantion rambursabilă) și sfaturi profesionale din partea echipei de producție. Compania acceptă personalizarea dimensiunilor, etichetarea privată și producția în vrac, ajutând cumpărătorii să reducă riscurile de achiziție și costurile totale.

Î: Cum pot fi verificate datele reale de performanță ale produsului?
R: Longan salută clienții sau agențiile de inspecție terțe pentru a fi martori la testele de performanță din fabrică. Fabrica este echipată cu o mașină de testare a presiunii de 3000 de tone, un banc de testare a oboselii ciclice, un tester de impact la temperatură joasă de -80°C și o cameră de simulare a coroziunii de înaltă presiune la adâncime. Clienții pot solicita teste de presiune de rupere, teste de oboseală ciclică sau teste de mediu extreme pe probe; rapoartele de testare sunt emise de un laborator intern cu calificare CNAS.
