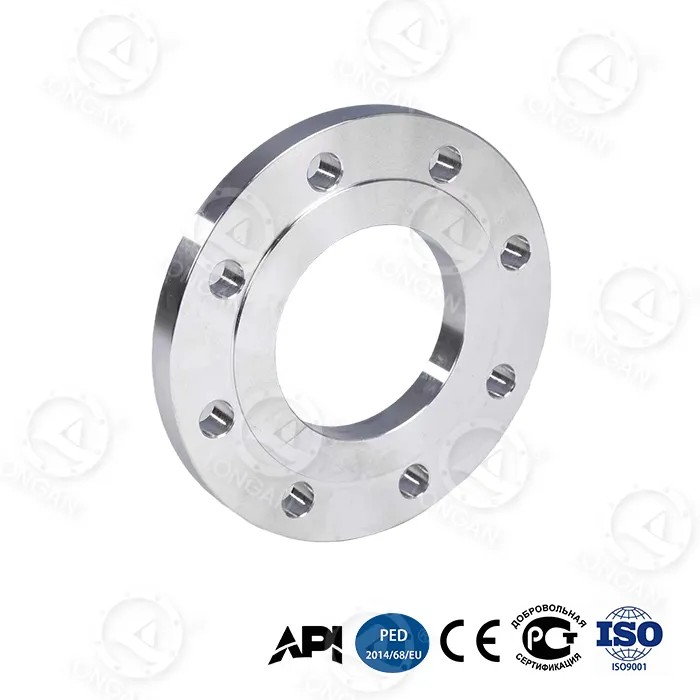

Cum Flanșa de sudură plată 304 Fața netedă previne scurgerile?

Rezumatul articolului:Flanșa de sudură plată 304 cu fața netedă ajută la crearea unei conexiuni fiabile a țevii atunci când suprafața de etanșare, garnitura, dimensiunile și condițiile de instalare sunt potrivite corespunzător. La Wenzhou Longan Flange Co., Ltd., producem flanse industriale cu capabilități interne de forjare, prelucrare și testare. În acest articol, explicăm modul în care calitatea feței flanșei, selecția materialului, acuratețea dimensională și practicile de instalare funcționează împreună pentru a reduce riscurile de scurgere în sistemele de conducte industriale.

Cuprins

• Ce cauzează scurgerile la o conexiune cu flanșă?
• Cum ajută o față netedă la prevenirea scurgerilor?
• Cum ar trebui să potriviți garnitura cu flanșa?
• De ce contează dimensiunile și presiunea nominală?
• Cum pot cumpărătorii să verifice calitatea flanșei?
• Unde sunt folosite flanșele 304 Smooth Face?
• Întrebări frecvente

Ce cauzează scurgerile la o conexiune cu flanșă?

Scurgerile din flanșă rareori se reduc la un singur factor. Din experiența noastră, conexiunea trebuie considerată ca un ansamblu complet, inclusiv fețele flanșei, garnitura, șuruburile, alinierea țevilor și condițiile de funcționare. O flanșă fabricată la dimensiunea nominală corectă poate avea în continuare scurgeri dacă suprafața sa de etanșare este deteriorată sau garnitura nu este adecvată pentru fluidul de proces. La evaluarea aFlanșă plată de sudură 304 față netedă, vă recomandăm să verificați următoarele cauze potențiale înainte de instalare:

• Fețe de etanșare neuniforme:Deformarea, zgârieturile, loviturile sau neregulile excesive ale suprafeței pot împiedica contactul uniform al garniturii.
• Alegerea incorectă a garniturii:O garnitură care nu poate rezista fluidului, temperaturii sau presiunii se poate deteriora sau își poate pierde capacitatea de etanșare.
• Conducte nealiniate:Tensiunea excesivă a conductei sau alinierea slabă pot crea sarcini neuniforme pe îmbinarea flanșei.
• Încărcare neuniformă a șuruburilor:Secvențele de strângere incorecte sau sarcinile inconsistente ale șuruburilor pot reduce compresia garniturii în anumite zone.
• Condiții de funcționare necorespunzătoare:Fluctuațiile de presiune, ciclurile termice, vibrațiile și coroziunea pot afecta pe termen lung integritatea îmbinării.

Identificarea din timp a acestor riscuri ajută echipele de achiziții și inginerii de proiect să definească toleranțele de fabricație și cerințele de instalare potrivite, în loc să se bazeze doar pe materialul flanșei.

Cum ajută o față netedă la prevenirea scurgerilor?

O față netedă de etanșare asigură o suprafață de contact pentru garnitură între două componente conectate. Când geometria feței și finisarea suprafeței îndeplinesc cerințele specificate, garnitura se poate comprima mai constant și umple mici neregularități ale suprafeței. Acest lucru ajută la reducerea potențialelor căi de scurgere prin îmbinare. Cu toate acestea, netedă nu înseamnă automat etanșare. Finisajul adecvat al suprafeței depinde de materialul garniturii, designul flanșei, standardul aplicabil și condițiile de service. O suprafață excesiv de aspră poate interfera cu contactul garniturii, în timp ce un finisaj nepotrivit sau o suprafață deteriorată poate compromite, de asemenea, etanșarea. Pentru o flanșă de sudură plată 304 cu față netedă, cumpărătorii ar trebui să confirme trei caracteristici importante:

• Planeitatea feței:Suprafața de etanșare trebuie să rămână în toleranța dimensională specificată în desenul aprobat sau standardul aplicabil.
• Rugozitatea suprafeței:Finisajul necesar trebuie să se potrivească cu recomandările producătorului garniturii și cu specificațiile flanșei.
• Stare suprafata:Fața finită trebuie inspectată pentru zgârieturi vizibile, lovituri, coroziune și defecte de prelucrare care ar putea afecta contactul cu garnitura.

Wenzhou Longan Flange Co., Ltd. se ocupă de forjare și prelucrare în interior, permițând gestionarea cerințelor de producție în mai multe etape de fabricație. Pentru proiectele cu cerințe stricte de etanșare, cumpărătorii ar trebui să specifice valorile necesare de planeitate și rugozitate înainte de producție și să solicite înregistrări de inspecție pentru a verifica conformitatea.

Cum ar trebui să potriviți garnitura cu flanșa?

Garnitura este o parte critică a sistemului de etanșare. Chiar și o flanșă prelucrată corect poate avea scurgeri atunci când este asociată cu o garnitură care este incompatibilă cu mediul de proces sau nu poate menține o compresie suficientă în condiții de funcționare. Înainte de a comanda un ansamblu de flanșă, vă recomandăm să confirmați următoarele detalii cu inginerul de proiect sau furnizorul de garnituri:

• Compatibilitate cu fluide:Verificați rezistența la fluidul de proces, la substanțele chimice de curățare și la alte substanțe care pot intra în contact cu garnitura.
• Interval de temperatură:Verificați atât temperatura normală de funcționare, cât și variațiile de temperatură previzibile.
• Conditii de presiune:Confirmați că garnitura este potrivită pentru presiunea de funcționare și fluctuațiile de presiune specificate.
• Dimensiuni garnitura:Verificați diametrul interior, diametrul exterior, grosimea și zona de contact necesară.
• Fața cu flanșă:Asigurați-vă că designul garniturii este compatibil cu suprafața de etanșare netedă sau plată specificată.

Termenul „față netedă” ar trebui să fie confirmat în raport cu desenul și standardul de flanșă aplicabil. Diferiți standarde și producători pot folosi o terminologie diferită, astfel încât cumpărătorii nu ar trebui să presupună că fiecare față cu aspect plat are dimensiuni sau cerințe de etanșare identice.

De ce contează dimensiunile și presiunea nominală?

Precizia dimensională afectează atât performanța de asamblare, cât și de etanșare. Distanța incorectă între găurile șuruburilor poate face dificilă instalarea, în timp ce o grosime a flanșei sau o geometrie a faței care diferă de designul aprobat poate afecta încărcarea îmbinării. Evaluarea presiunii necesită, de asemenea, o atenție deosebită. O flanșă din oțel inoxidabil 304 nu este potrivită automat pentru orice presiune sau temperatură. Condițiile de funcționare permise depind de standardul aplicabil, dimensiunea, designul, proprietățile materialului și temperatura de funcționare. Tabelul de mai jos enumeră principalele specificații care merită verificate înainte de cumpărare.

Caietul de sarcini	Ce trebuie verificat	Relevanța pentru prevenirea scurgerilor
Clasa materialului	oțel inoxidabil 304 și standardul de material specificat	Sprijină adecvarea materialului și rezistența la coroziune
Dimensiunea nominala	Dimensiunile DN sau NPS, ale alezajului și conductei de îmbinare	Ajută la asigurarea potrivirii și alinierii corecte
Față de etanșare	Tipul feței, planeitatea și rugozitatea suprafeței specificate	Sprijină contactul constant al garniturii
Model cu găuri pentru șuruburi	Diametrul cercului șurubului, numărul de găuri și diametrul găurii	Ajută la asamblarea corectă și încărcarea șuruburilor
Presiune și temperatură	Condiții de proiectare și presiune nominală aplicabilă	Ajută la prevenirea utilizării dincolo de condițiile nominale ale flanșei
Cerințe pentru garnituri	Material, dimensiuni și limite de funcționare	Ajută la menținerea etanșării în condiții reale de funcționare
Înregistrările de inspecție	Certificate de materiale și rezultate ale inspecției dimensionale	Oferă dovezi că produsul furnizat îndeplinește specificațiile

Pentru proiecte non-standard, Wenzhou Longan Flange Co., Ltd. oferă producție de flanșe personalizate și servicii OEM. Furnizarea unui desen aprobat și a condițiilor complete de operare în etapa de ofertă ajută la reducerea decalajelor în specificații și la evitarea modificărilor costisitoare după producție.

Cum pot cumpărătorii să verifice calitatea flanșei?

Verificările de calitate ar trebui să acopere materialul, prelucrarea, dimensiunile și trasabilitatea, mai degrabă decât să se concentreze doar pe aspectul finit. La Wenzhou Longan Flange Co., Ltd., capacitățile noastre de producție includ forjare, prelucrare și testare. Sistemul ERP online al companiei acceptă gestionarea datelor de producție de la intrarea materiilor prime până la expedierea produsului finit. Pentru inspecția primită sau evaluarea furnizorului, vă sugerăm să utilizați o listă de verificare, cum ar fi următoarea:

• Comparați certificatul de material și identificarea produsului cu comanda de achiziție.
• Măsurați diametrul exterior al flanșei, grosimea, alezajul și modelul găurilor pentru șuruburi în raport cu desenul aprobat.
• Inspectați suprafața de etanșare pentru deteriorări și verificați planeitatea și rugozitatea specificate folosind metode de măsurare adecvate.
• Confirmați că standardul de flanșă și presiunea nominală corespund cerințelor proiectului.
• Verificați marcajele materialelor și înregistrările de lot disponibile pentru trasabilitate.
• Inspectați ambalajul pentru a vă asigura că fața de etanșare este protejată în timpul depozitării și transportului.

Pentru proiectele de conducte solicitante, criteriile de inspecție trebuie convenite înainte de începerea producției. Dacă proiectul necesită inspecție de la terți, identificarea pozitivă a materialului sau testare suplimentară, aceste cerințe trebuie înregistrate în specificația de achiziție.

Unde sunt folosite flanșele 304 Smooth Face?

Flanșele din oțel inoxidabil 304 sunt utilizate într-o gamă de conexiuni de țevi și echipamente industriale unde proprietățile lor mecanice și rezistența la coroziune se potrivesc mediului de operare. Aplicațiile tipice pot include sisteme legate de apă, conducte generale de proces, echipamente selectate de procesare a alimentelor și conexiuni la utilități. Adecvarea trebuie întotdeauna evaluată în raport cu condițiile reale de serviciu:

• Conducte de apă și utilități:Luați în considerare chimia apei, temperatura, presiunea și compatibilitatea cu garniturile.
• Echipamente pentru prelucrarea alimentelor:Verificați cerințele de curățare, specificațiile de finisare a suprafeței și standardele de igienă aplicabile.
• Prelucrare chimică generală:Verificați cu atenție compatibilitatea chimică, mai ales acolo unde sunt prezente cloruri sau substanțe agresive.
• Conexiuni echipamente industriale:Confirmați dimensiunile de împerechere, condițiile de vibrație și accesul la instalare.

Wenzhou Longan Flange Co., Ltd. produce flanșe industriale pentru sectoare precum petrol și gaze, procesare petrochimică, generare de energie și infrastructură. Tipul și materialul de flanșă adecvate ar trebui să fie determinate de specificațiile de inginerie și nu numai de numele industriei.

Întrebări frecvente

1. Poate o față netedă să prevină complet scurgerea flanșei?

Nu. O față netedă adecvată ajută la asigurarea unui contact constant al garniturii, dar prevenirea scurgerilor depinde și de compatibilitatea garniturii, încărcarea șuruburilor, alinierea, condițiile de funcționare și instalarea corectă.

2. Ce finisaj de suprafață ar trebui să specific pentru o flanșă cu față netedă 304?

Finisajul necesar depinde de standardul de flanșă, tipul de garnitură și specificațiile proiectului. Cumpărătorii trebuie să precizeze rugozitatea și planeitatea necesare pe desen și să confirme metoda de inspecție aplicabilă cu producătorul.

3. Este oțelul inoxidabil 304 potrivit pentru fluide corozive?

Este potrivit pentru multe medii generale, dar nu pentru toate mediile corozive. Clorurile și anumite substanțe chimice agresive pot provoca coroziune localizată. Fluidul de proces, concentrația și temperatura de funcționare trebuie revizuite înainte de selectarea materialului.

4. Ce informații sunt necesare pentru a comanda o flanșă de sudură plată 304 cu față netedă?

Furnizați dimensiunea nominală, standardul aplicabil, presiunea nominală, calitatea materialului, tipul feței, cantitatea, cerințele de livrare și desenul aprobat, acolo unde este disponibil. Includeți cerințe speciale de inspecție și trasabilitate în comanda de achiziție.

5. Poate Wenzhou Longan Flange Co., Ltd. să furnizeze flanșe personalizate?

Da. Compania produce diferite tipuri de flanșe și oferă servicii OEM pentru produse personalizate, nestandard. Fezabilitatea producției și timpul de livrare depind de dimensiuni, material, desen și cerințele comenzii.

6. Cât timp durează de obicei producția de flanșe?

Timpul de producție tipic declarat al companiei este de două până la patru săptămâni, în funcție de complexitatea produsului și volumul de lucru. Confirmați programul pentru comanda specifică înainte de a plasa o comandă de cumpărare.

7. Ce documente ar trebui să solicite cumpărătorii pentru a verifica calitatea flanșei?

În funcție de proiect, cumpărătorii pot solicita certificate de testare a materialelor, rapoarte de inspecție dimensională, înregistrări de trasabilitate și documentație aplicabilă privind sistemul calității. Orice testare suplimentară sau inspecție terță parte trebuie convenită înainte de producție.

Prevenirea scurgerilor din flanșă începe cu potrivirea feței de etanșare, garniturii, materialului și dimensiunilor la condițiile reale de service. O flanșă de sudură plată 304 cu față netedă poate oferi o conexiune fiabilă atunci când toleranțele de fabricație sunt controlate și sunt respectate cerințele de instalare. Pentru specificații de produs sau întrebări despre flanșe personalizate, contactațiWenzhou Longan Flange Co., Ltd.cu desenele și cerințele proiectului dvs.
