Într-o instalație de fabricare a semiconductoarelor, puritatea gazelor și a substanțelor chimice utilizate în procesul de fabricație este măsurată în părți per trilion. O singură particulă de praf, o urmă de umiditate sau o scurgere microscopică poate distruge un întreg lot de napolitane. Sistemele de conducte care transportă aceste gaze și substanțe chimice ultrapure sunt printre cele mai solicitante din orice industrie. Fiecare componentă — fiecare supapă, fiecare fiting, fiecare flanșă — trebuie să îndeplinească standarde stricte de curățenie, puritate a materialului și etanșeitate. Flanșa filetată este una dintre componentele critice din aceste linii de înaltă puritate. Oferă un mijloc de conectare a țevilor, supapelor și echipamentelor, menținând în același timp integritatea mediului ultra-pur.
Întrebarea cu privire la modul în care o flanșă filetată servește liniilor semiconductoare de înaltă puritate este o problemă de design, material și precizie de fabricație. Flanșa trebuie să fie realizată din oțel inoxidabil de înaltă puritate, de obicei 316L sau 316L VAR, care rezistă la coroziune și minimizează degajarea. Trebuie să aibă o suprafață netedă, pasivă, care să prevină aderența particulelor și să promoveze curățarea. Trebuie prelucrat la toleranțe precise pentru a asigura o etanșare etanșă. Și trebuie curățat și ambalat temeinic pentru a preveni contaminarea în timpul instalării. Acest articol va examina rolul flanșei filetate în liniile semiconductoare de înaltă puritate, acoperind cerințele materialelor, caracteristicile de proiectare, procesele de fabricație și măsurile de control al calității care asigură performanța. De asemenea, vom oferi specificații detaliate pentruFlanse filetatedin fabrica noastră de la Wenzhou Longan Flange Co., Ltd.

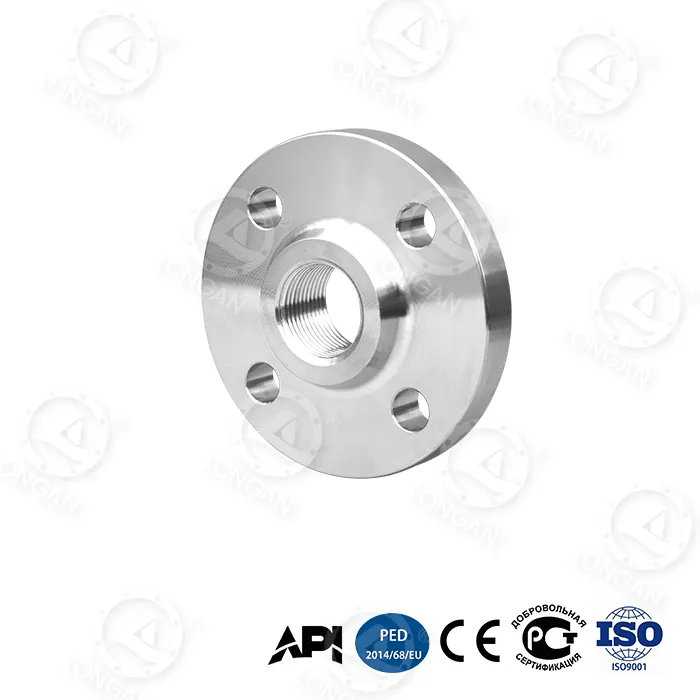

O flanșă filetată este un tip de flanșă care este atașată la o țeavă prin intermediul unei conexiuni filetate. Flanșa are un orificiu filetat care se potrivește cu filetele exterioare de la capătul țevii. Flanșa este înșurubată pe țeavă și apoi fixată de obicei cu o sudură de etanșare sau o sudură din spate pentru a preveni scurgerile și pentru a asigura integritatea structurală. Flanșele filetate sunt utilizate într-o varietate de sisteme de conducte, dar sunt deosebit de valoroase în instalațiile de semiconductori, deoarece permit asamblarea și dezasamblarea ușoară în spații înguste. Spre deosebire de flanșele sudate, care necesită echipamente de sudură și sudori calificați, flanșele filetate pot fi instalate cu unelte simple. Acest lucru le face ideale pentru aplicații în care spațiul este limitat sau în care sistemul de conducte poate fi necesar să fie modificat. Tabelul de mai jos rezumă aplicațiile comune ale flanșelor filetate în instalațiile semiconductoare.
| Aplicație | Descriere | Cerințe cheie |
| Livrare de gaze în vrac | Transport de azot, argon, hidrogen și oxigen | Puritate ridicată, etanșeitate |
| Linii de gaze de specialitate | Transport de silan, amoniac și alte gaze de proces | Rezistență la coroziune, curățenie |
| Livrare chimică | Transportul acizilor, bazelor și solvenților | Compatibilitate chimică, puritate ridicată |
| Linii de evacuare | Transportul gazelor reziduale de la uneltele de proces | Rezistență la coroziune, etanșeitate |
| Conducte de apă de răcire | Transport de apa de racire pentru echipamente | Rezistență la coroziune, fiabilitate |
LaWenzhou Longan Flange Co., Ltd., fabrica noastră este specializată în fabricarea de flanșe filetate de înaltă puritate pentru industria semiconductoarelor. Avem o vastă experiență în producerea de flanșe care îndeplinesc cerințele stricte ale acestei piețe exigente. Echipa noastră de ingineri lucrează îndeaproape cu clienții noștri pentru a înțelege cerințele lor specifice și pentru a oferi soluția optimă de flanșă.
Puritatea materialului utilizat într-o flanșă filetată este critică pentru menținerea purității gazului sau a substanței chimice care curge prin conductă. Chiar și urme de impurități din metal se pot scurge în fluxul procesului, contaminând produsul și reducând randamentul. Cel mai comun material pentru flanșele semiconductoare de înaltă puritate este oțelul inoxidabil 316L, care conține carbon și molibden cu conținut scăzut de carbon pentru o rezistență îmbunătățită la coroziune. Pentru cerințe de puritate și mai mari, se folosește oțel 316L VAR (retopit cu arc în vid). Oțelul VAR are niveluri mai scăzute de incluziuni și oligoelemente, făcându-l mai curat și mai rezistent la degajare. Tabelul de mai jos compară compoziția și proprietățile oțelului inoxidabil standard 316L și 316L VAR.
| Element / Proprietate | Oțel inoxidabil 316L | Oțel inoxidabil 316L VAR |
| Carbon (C) max | 0,03% | 0,03% |
| Crom (Cr) | 16 - 18% | 16 - 18% |
| Nichel (Ni) | 10 - 14% | 10 - 14% |
| Molibden (Mo) | 2 - 3% | 2 - 3% |
| Incluziuni | Niveluri standard | Foarte scăzut |
| Rata de eliberare a gazelor | Standard | Scăzut |
| Rezistenta la coroziune | Bun | Excelent |
| Cost | Mai jos | Superior |
La fabrica noastră, ne aprovizionăm materiile prime de la furnizori certificați care sunt specializați în oțel inoxidabil de înaltă puritate. Verificăm compoziția fiecărui lot de oțel folosind analize spectroscopice pentru a ne asigura că respectă specificațiile noastre. De asemenea, efectuăm pași suplimentari de curățare și pasivizare pentru a îndepărta orice contaminare a suprafeței. Scopul nostru este să oferim flanșe filetate care sunt la fel de pure ca și liniile pe care le servesc.
Finisajul suprafeței unei flanșe filetate este un factor critic în aplicațiile semiconductoare de înaltă puritate. O suprafață rugoasă poate prinde particule, umiditate și microorganisme, care pot fi apoi eliberate în fluxul procesului. O suprafață netedă, pe de altă parte, este mai ușor de curățat și mai puțin probabil să adăpostească contaminanți. Finisajul suprafeței este de obicei măsurat în Ra (rugozitate medie aritmetică) sau RMS (rugozitate pătrată medie). Pentru aplicațiile cu semiconductori, finisarea suprafeței ar trebui să fie Ra 0,4 µm sau mai bună. Pentru cele mai critice aplicații, cum ar fi conductele de gaz de puritate ultra-înaltă, poate fi necesară o finisare a suprafeței de Ra 0,25 µm sau mai mare. Tabelul de mai jos rezumă cerințele de finisare a suprafeței pentru diferite aplicații de semiconductor.
| Aplicație | Finisarea suprafeței (Ra) | Metoda de curățare | Utilizare tipică |
| Puritate generală ridicată | 0,4 µm | Lustruire mecanică | Linii de gaz în vrac |
| Puritate ultra-înaltă | 0,25 µm | Electrolustruire | Linii de gaze de specialitate |
| Proces critic | 0,13 µm | Electrolustruire + pasivare | Conducte de gaz de proces |
| Livrare chimică | 0,25 - 0,4 µm | Electrolustruire | Linii de acizi și solvenți |
La Wenzhou Longan Flange Co., Ltd., fabrica noastră folosește tehnici avansate de prelucrare și lustruire pentru a obține finisajul necesar al suprafeței. Folosim strunguri CNC cu scule diamantate pentru a produce o suprafață netedă pe fața și alezajul flanșei. Pentru cerințe de puritate mai ridicate, oferim electrolustruire, care îndepărtează un strat subțire de material de pe suprafață și produce un finisaj asemănător oglinzii. Electrolustruirea sporește și rezistența la coroziune a oțelului inoxidabil prin îmbogățirea conținutului de crom la suprafață. Echipa noastră de control al calității măsoară finisajul suprafeței fiecărei flanșe folosind un profilometru pentru a se asigura că îndeplinește cerințele specificate.
O etanșare etanșă este esențială pentru orice componentă dintr-o linie semiconductoare de înaltă puritate. Chiar și o scurgere microscopică poate permite umidității sau oxigenului să intre în sistem, contaminând gazul de proces și reducând randamentul. Flanșa filetată trebuie să fie proiectată pentru a asigura o etanșare fiabilă sub presiunea și temperatura de funcționare a sistemului. Caracteristicile cheie de design care asigură o etanșare etanșă sunt designul feței flanșei, garnitura și designul filetului. Fața flanșei este de obicei o față ridicată sau o față plată cu o canelură concentrică. Garnitura este de obicei un inel metalic sau elastomer care este comprimat între fețele flanșei. Designul filetului este de obicei un filet conic sau paralel care asigură o potrivire strânsă între flanșă și țeavă. Tabelul de mai jos rezumă caracteristicile de design și funcțiile acestora.
| Caracteristica de design | Funcţie | Specificație tipică |
| Fața cu flanșă | Oferă suprafață de etanșare | Față ridicată, față plată sau canelată |
| Garnitură | Comprimat între fețe pentru a sigila | Inel metalic sau elastomer |
| Fir | Conectează flanșa la țeavă | NPT, BSPT sau paralel metric |
| Sigiliu Sudura | Oferă etanșare primară și integritate structurală | Sudura cu penetrare completa |
| Găuri pentru șuruburi | Comprimați garnitura | Distanțare și diametru precise |
În fabrica noastră, proiectăm flanșele noastre filetate pentru a oferi o etanșare etanșă în cele mai solicitante aplicații de semiconductori. Folosim prelucrare de precizie pentru a ne asigura că fața flanșei este plană și paralelă și că găurile pentru șuruburi sunt poziționate corect. De asemenea, oferim o gamă de opțiuni de garnituri pentru a se potrivi diferitelor cerințe de proces. Echipa noastră de control al calității testează presiunea fiecărui ansamblu de flanșă pentru a verifica etanșeitatea acestuia înainte de a fi expediat.
Curățarea și ambalarea unei flanșe filetate pentru utilizarea semiconductoarelor sunt la fel de importante ca și proiectarea și fabricarea. O flanșă care este perfect fabricată poate contamina în continuare linia de proces dacă nu este curățată și ambalată corespunzător. Procesul de curățare pentru flanșe de calitate semiconductoare implică de obicei mai multe etape: degresare, decapare, pasivare și clătire cu apă ultrapură. Degresarea îndepărtează uleiurile și grăsimile din operațiunile de prelucrare. Decaparea îndepărtează depunerile și straturile de oxid. Pasivarea îmbunătățește stratul de oxid de crom de pe suprafață, ceea ce îmbunătățește rezistența la coroziune. Clătirea cu apă ultrapură îndepărtează orice contaminanți rămași. Flanșa curățată este apoi uscată și ambalată într-o cameră curată. Tabelul de mai jos rezumă procesul de curățare și ambalare.
| Pas | Scop | Metoda tipică |
| Degresarea | Îndepărtați uleiurile și grăsimile | Curatare cu solvent sau alcalina |
| Murarea | Îndepărtați depunerile și oxidul | Baie cu acid (azot + fluorhidric) |
| Pasivare | Îmbunătățiți stratul de oxid de crom | Baie cu acid azotic |
| Clătirea | Îndepărtați reziduurile acide | Apă ultrapură (18 MΩ·cm) |
| Uscare | Îndepărtați umezeala | Uscarea cu azot sau uscare în vid |
| Ambalare | Preveniți contaminarea în timpul transportului | Ambalarea camerelor curate (Clasa 100 sau mai bună) |
La Wenzhou Longan Flange Co., Ltd., fabrica noastră are o cameră curată dedicată pentru curățarea finală și ambalarea flanșelor noastre filetate de calitate semiconductoare. Folosim apă ultrapură cu o rezistivitate de 18 MΩ·cm pentru a ne asigura că nu rămân contaminanți ionici pe suprafață. De asemenea, efectuăm numărări de particule pe produsul final pentru a verifica dacă îndeplinește cerințele de curățenie ale clienților noștri. Ambalajul nostru este conceput pentru a preveni contaminarea în timpul transportului și depozitării și poate fi deschis într-o cameră curată fără a introduce particule.
Specificațiile cheie pentru flanșele filetate de calitate semiconductoare includ dimensiunea, presiunea nominală, materialul, finisarea suprafeței, tipul filetului și nivelul de curățenie. Tabelul de mai jos oferă un rezumat al specificațiilor tipice pentru flanșele noastre filetate de calitate semiconductoare.
| Caietul de sarcini | Gamă | Note |
| Dimensiune | 1/4" - 4" | Dimensiuni metrice disponibile |
| Presiune nominală | Clasa 150 - Clasa 600 | Evaluări mai mari disponibile |
| Material | 316L, 316L VAR | Certificat conform ASTM A182 |
| Finisaj de suprafață | Ra 0,4 um - 0,13 um | Electrolustruit pentru aplicații critice |
| Tip fir | NPT, BSPT, metric | Selectat pe baza sistemului de conducte |
| Nivel de curățenie | Camera curată clasa 100 | Numărul de particule verificat |
| Ambalare | Geantă pentru cameră curată | Ambalat dublu pentru protecție |
| Certificari | Certificat de material, certificat de curățenie | Trasabilitate la numărul de căldură |
La fabrica noastră, fabricăm flanșele noastre filetate pentru a îndeplini aceste specificații și multe altele. Putem personaliza dimensiunea, materialul, finisajul suprafeței și tipul de filet pentru a se potrivi cerințelor dumneavoastră specifice. Sistemul nostru de control al calității include inspecția dimensională, certificarea materialului, măsurarea finisajului suprafeței și verificarea curățeniei pentru a ne asigura că fiecare flanșă îndeplinește standardele noastre înalte.
Întrebarea 1: Care este diferența dintre o flanșă filetată și o flanșă sudata?
Răspuns: O flanșă filetată este atașată la o țeavă prin înșurubarea acesteia pe filetele exterioare ale țevii. O flanșă sudată este atașată prin sudarea acesteia pe țeavă. Flanșele filetate sunt mai ușor de instalat și îndepărtat, făcându-le ideale pentru aplicații în care spațiul este limitat sau în care sistemul de conducte poate fi necesar să fie modificat. Flanșele sudate asigură o conexiune mai puternică, mai etanșă și sunt preferate pentru aplicații de înaltă presiune sau temperatură înaltă. În instalațiile de semiconductori, flanșele filetate sunt adesea folosite pentru linii mai mici, în timp ce flanșele sudate sunt folosite pentru linii mai mari, mai critice.
Întrebarea 2: De ce este preferat oțelul inoxidabil 316L VAR pentru flanșele semiconductoare?
Răspuns: Oțelul inoxidabil 316L VAR (retopit cu arc în vid) este preferat pentru flanșele semiconductoare, deoarece are niveluri mai scăzute de incluziuni și oligoelemente decât oțelul standard 316L. Acest lucru îl face mai curat, mai rezistent la coroziune și mai puțin predispus la degajare. Degazarea este eliberarea de gaze prinse din material, care pot contamina fluxul de proces. Oțelul VAR este produs prin topirea oțelului în vid, care elimină gazele dizolvate și impuritățile volatile.
Întrebarea 3: Ce este electrolustruirea și de ce este importantă pentru flanșele semiconductoare?
Răspuns: Electrolustruirea este un proces electrochimic care îndepărtează un strat subțire de material de pe suprafața unei piese metalice. Este folosit pentru a îmbunătăți finisarea suprafeței, pentru a îmbunătăți rezistența la coroziune și pentru a elimina contaminanții. Pentru flanșele semiconductoare, electrolustruirea este importantă deoarece produce o suprafață netedă, pasivă, care este ușor de curățat și rezistă aderenței particulelor. Suprafața netedă reduce, de asemenea, suprafața disponibilă pentru degazare, îmbunătățind puritatea fluxului de proces.
Întrebarea 4: Cum verific curățenia unei flanșe filetate?
Răspuns: Curățenia unei flanșe filetate poate fi verificată prin mai multe metode, inclusiv inspecție vizuală, analiza numărului de particule și analiza suprafeței. Inspecția vizuală la microscop poate dezvălui particule mari și defecte de suprafață. Analiza numărului de particule implică clătirea flanșei cu apă ultrapură și numărarea particulelor din apa de clătire. Tehnicile de analiză a suprafeței, cum ar fi spectroscopia fotoelectronului cu raze X (XPS), pot detecta urme de contaminanți de pe suprafață. La Wenzhou Longan Flange Co., Ltd., folosim o combinație a acestor metode pentru a verifica curățenia flanșelor noastre.
Întrebarea 5: Flanșele filetate pot fi utilizate în conductele de gaz de puritate ultra-înaltă?
Răspuns: Da, flanșele filetate pot fi utilizate în conductele de gaz de puritate ultra-înaltă, cu condiția ca acestea să fie fabricate conform specificațiilor corespunzătoare. Flanșa trebuie să fie realizată din material de înaltă puritate, cum ar fi oțelul inoxidabil 316L VAR, și trebuie să aibă un finisaj neted, electrolustruit. Filetele trebuie să fie precise, iar fața flanșei trebuie să fie plană și paralelă. De asemenea, flanșa trebuie curățată temeinic și ambalată într-o cameră curată. Când aceste condiții sunt îndeplinite, flanșele filetate pot oferi servicii fiabile și etanșe în conductele de gaz de puritate ultra-înaltă.
Flanșa filetată joacă un rol critic în liniile semiconductoare de înaltă puritate. Oferă o conexiune fiabilă, etanșă, care menține puritatea gazelor și a substanțelor chimice care curg prin sistem. Performanța sa depinde de material, de design, de precizia de fabricație și de curățenia produsului final. La Wenzhou Longan Flange Co., Ltd., fabrica noastră are expertiza și echipamentul pentru a produce flanșe filetate de înaltă puritate, care îndeplinesc cele mai exigente cerințe ale industriei semiconductoarelor. Folosim oțel inoxidabil 316L și 316L VAR certificat, prelucrare de precizie, electro-lustruire și ambalare pentru cameră curată pentru a ne asigura că fiecare flanșă pe care o producem este gata de utilizare în cele mai critice aplicații.
Indiferent dacă construiți o nouă fabrică de semiconductori sau mențineți una existentă, vă invităm să ne contactați pentru a discuta cerințele dvs. de flanșă filetată. Putem furniza mostre, date tehnice și soluții personalizate. Angajamentul nostru față de calitate și satisfacția clienților ne-a făcut un partener de încredere pentru producătorii de semiconductori din întreaga lume.
Contactați astăzi Wenzhou Longan Flange Co., Ltd.pentru a discuta cerințele dvs. de flanșă filetată de înaltă puritate și pentru a descoperi cum produsele noastre pot îmbunătăți fiabilitatea și puritatea liniilor dumneavoastră de semiconductori.
