Într-o stație de tratare a apei de la periferia orașului Shanghai, un echipaj de întreținere înlocuiește o secțiune de țeavă de oțel galvanizat. Țeava este în funcțiune de peste un deceniu, iar stratul galvanizat a protejat-o de coroziune. Echipajul trebuie să conecteze noua secțiune la sistemul existent. Au două opțiuni: sudați conexiunea sau folosiți o flanșă filetată. Sudarea ar necesita șlefuirea învelișului galvanizat, ceea ce ar lăsa zona de sudură vulnerabilă la coroziune. De asemenea, ar necesita permise de lucru la cald și echipamente specializate. Flanșa filetată, în schimb, poate fi instalată cu unelte manuale simple, fără a deteriora stratul de protecție și fără a fi nevoie de lucru la cald. Acesta este motivul pentru care sistemele de țevi galvanizate preferă flanșele filetate. Alegerea nu este doar despre comoditate; este vorba de păstrarea integrității protecției anticorozive și de asigurarea fiabilității pe termen lung a întregului sistem.

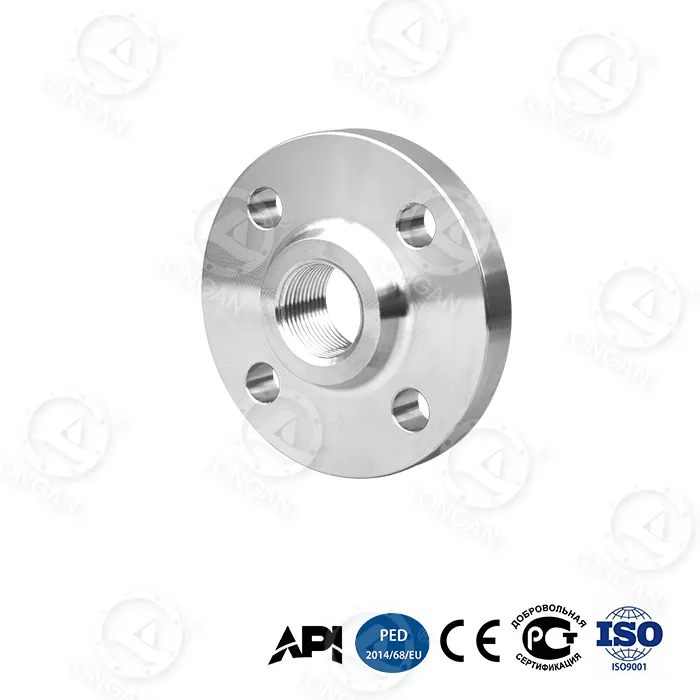

Flanșa filetată este un tip de flanșă care este conectată la țeavă prin intermediul unui filet. Este disponibil într-o gamă de dimensiuni și valori de presiune pentru a se potrivi diferitelor aplicații. Într-un sistem de conducte galvanizate,flanșă filetatăoferă mai multe avantaje față de alte tipuri de flanșe, inclusiv flanșe de gât de sudură, flanșe cu alunecare și flanșe de îmbinare suprapusă. Acest articol va examina motivele tehnice și practice pentru care flanșele filetate sunt alegerea preferată pentru sistemele de țevi galvanizate. Vom acoperi impactul sudării asupra acoperirilor galvanizate, eficiența instalării conexiunilor filetate, performanța de etanșare a flanșelor filetate și specificațiile materialelor care asigură compatibilitatea. De asemenea, vom oferi specificații detaliate ale produsului din fabrica noastră de la Wenzhou Longan Flange Co., Ltd.
O flanșă filetată este un tip de flanșă de țeavă care este atașată la țeavă prin intermediul unui filet. Flanșa are un orificiu filetat care se potrivește cu filetul exterior de la capătul țevii. Pentru a instala flanșa, capătul țevii este filetat, iar flanșa este înșurubat pe țeavă. Flanșa este apoi fixată pe loc cu o sudură de etanșare sau o sudură de rezervă, deși în multe aplicații de joasă presiune, nu este necesară sudarea. Racordul filetat asigură o etanșare mecanică capabilă să reziste la presiuni și temperaturi moderate. Flanșele filetate sunt disponibile într-o gamă de dimensiuni, de la 1/2 inch la 24 inch și în clase de presiune de la 150 la 2500. Sunt utilizate în mod obișnuit în tratarea apei, procesarea chimică și sistemele de conducte industriale în care sudarea nu este practică sau de dorit.
Designul unei flanșe filetate este simplu, dar eficient. Fața flanșei este de obicei ridicată sau plată, în funcție de flanșa de împerechere. Alezajul filetat este prelucrat la o toleranță precisă pentru a asigura o potrivire adecvată cu filetul țevii. Flanșa este de obicei realizată din oțel forjat, oțel turnat sau oțel inoxidabil, în funcție de aplicație. Într-un sistem de țevi galvanizate, flanșa filetată este, de asemenea, galvanizată pentru a se potrivi țevii și pentru a oferi protecție împotriva coroziunii. Tabelul de mai jos rezumă componentele cheie și funcțiile acestora.
| Componentă | Funcţie |
| Corp flanșă | Oferă legătura structurală și suprafața de împerechere |
| Alezaj filetat | Se potrivește cu filetul țevii pentru a crea o etanșare mecanică |
| Fața cu flanșă | Oferă suprafața de etanșare pentru garnitură |
| Găuri pentru șuruburi | Lăsați flanșa să fie fixată cu șuruburi pe flanșa de împerechere |
| Acoperire galvanizată | Oferă protecție împotriva coroziunii pentru flanșă și conexiune |
LaWenzhou Longan Flange Co., Ltd., fabrica noastră produce flanșe filetate într-o gamă largă de dimensiuni, niveluri de presiune și materiale. Oferim flanșe filetate galvanizate care sunt proiectate special pentru utilizarea în sistemele de țevi galvanizate. Flanșele noastre sunt fabricate conform standardelor internaționale, inclusiv ANSI B16.5, DIN și JIS, asigurând compatibilitatea cu o gamă largă de țevi și fitinguri.
Țeava galvanizată este o țeavă de oțel care a fost acoperită cu un strat de zinc pentru a o proteja de coroziune. Învelișul de zinc acționează ca un anod de sacrificiu, ceea ce înseamnă că se va coroda de preferință față de oțel, protejând oțelul de rugină. Această protecție este eficientă atâta timp cât stratul de zinc rămâne intact. Când conducta este sudată, căldura procesului de sudare arde stratul de zinc din zona afectată de căldură. Acest lucru lasă oțelul subiacent expus și vulnerabil la coroziune. În plus, procesul de sudare poate produce vapori toxici din zincul vaporizat, care pot fi periculoase pentru sudor. Tabelul de mai jos rezumă efectele sudării asupra țevilor galvanizate.
| Efect | Consecinţă |
| Acoperirea cu zinc a ars | Oțelul expus este vulnerabil la coroziune |
| Zona afectată de căldură | Proprietăți mecanice reduse în zona de sudare |
| Aburi toxici | Pericol pentru sănătate pentru sudori; necesită ventilație și EIP |
| Nevoia de re-acoperire | Forță de muncă și materiale suplimentare pentru a restabili protecția împotriva coroziunii |
| Permis de munca la cald | Proceduri suplimentare de siguranță și timpi de nefuncționare |
Aceste efecte fac din sudare o opțiune nedorită pentru conectarea țevilor galvanizate. Alternativa este utilizarea unei conexiuni mecanice care nu necesită căldură. Flanșa filetată este o astfel de conexiune. Prin înșurubarea flanșei pe capătul țevii filetate, stratul de zinc este păstrat, iar protecția împotriva coroziunii a sistemului rămâne intactă. La fabrica noastră înțelegem importanța păstrării stratului galvanizat. Flanșele noastre filetate sunt proiectate pentru a oferi o conexiune mecanică fiabilă fără a compromite integritatea țevii.
Instalarea unei Flanșe Filetate este un proces mecanic simplu care nu implică căldură. Capătul țevii este filetat folosind o mașină de filet țevi sau un filet manual. Procesul de filetare îndepărtează o cantitate mică de material de la capătul țevii, dar stratul de zinc de pe restul țevii rămâne intact. Flanșa este apoi înșurubată pe capătul țevii filetate. Filetele se cuplează pentru a crea o etanșare mecanică. În unele cazuri, pe fire este aplicată un material de etanșare sau bandă pentru a îmbunătăți etanșarea. Flanșa este apoi fixată pe flanșa de împerechere, completând conexiunea. Întregul proces poate fi finalizat cu unelte manuale simple, fără a fi nevoie de autorizații de lucru la cald sau de echipamente de sudare specializate. Tabelul de mai jos rezumă pașii instalării unei flanșe filetate.
| Pas | Acţiune | Echipamente |
| 1 | Tăiați țeava la lungime | tăietor de țevi sau ferăstrău |
| 2 | Înfiletați capătul țevii | Mașină de filetat țevi sau filet manual |
| 3 | Curățați firele | Perie de sârmă sau pânză |
| 4 | Aplicați etanșant pentru filete | Bandă de PTFE sau dop pentru țevi |
| 5 | Înșurubați flanșa pe țeavă | Cheie pentru țevi |
| 6 | Strângeți flanșa | Cheie pentru țevi |
| 7 | Fixați flanșa pe flanșa de împerechere | Cheie sau cheie cu impact |
Procesul de instalare este rapid, curat și sigur. Poate fi efectuată în zone în care nu este permisă munca la cald, cum ar fi în atmosfere explozive sau în spații închise. De asemenea, elimină nevoia de reacoperire a zonei de sudură, ceea ce economisește timp și materiale. La fabrica noastră, oferim instrucțiuni detaliate de instalare cu flanșele noastre filetate, iar echipa noastră tehnică este disponibilă pentru a vă ajuta cu orice întrebări.
Performanța de etanșare a unei flanșe filetate depinde de calitatea angajării filetului și de utilizarea unui material de etanșare adecvat pentru filet. Când este instalată corect, o conexiune filetată poate asigura o etanșare etanșă pentru presiuni și temperaturi moderate. Presiunea nominală a unei flanșe filetate este determinată de designul, materialul și dimensiunea acesteia. Flansele filetate standard sunt disponibile în clase de presiune de la 150 la 2500. Tabelul de mai jos rezumă valorile tipice de presiune și temperatură pentru flanșele noastre filetate.
| Clasa de presiune | Presiune maximă (bar) | Temperatura maxima (°C) | Aplicație tipică |
| Clasa 150 | 20 | 200 | Apa de joasa presiune, HVAC |
| Clasa 300 | 50 | 200 | Apă la presiune medie, conducte de proces |
| Clasa 600 | 100 | 200 | Apa de inalta presiune, sisteme industriale |
| Clasa 900 | 150 | 200 | Aplicații industriale de înaltă presiune |
| Clasa 1500 | 250 | 200 | Aplicații la presiune foarte mare |
| Clasa 2500 | 420 | 200 | Aplicații la presiune extremă |
Este important de reținut că presiunea nominală a unei conexiuni filetate este în general mai mică decât cea a unei conexiuni sudate de aceeași dimensiune și clasă. Acest lucru se datorează faptului că firele reduc grosimea peretelui țevii și creează o concentrare a tensiunilor. Din acest motiv, flanșele filetate sunt utilizate în mod obișnuit în aplicații cu presiune scăzută sau în cazul în care grosimea peretelui țevii este suficientă pentru a găzdui filetele. Într-un sistem de țevi galvanizate, presiunea nominală a flanșei filetate trebuie să fie potrivită cu presiunea nominală a țevii și a sistemului. La fabrica noastră, vă putem ajuta la selectarea clasei de presiune adecvate pentru aplicația dumneavoastră.
Materialul flanșei filetate trebuie să fie compatibil cu materialul conductei și cu fluidul transportat. Pentru sistemele de țevi galvanizate, flanșa este de obicei realizată din oțel galvanizat, care se potrivește țevii și oferă același nivel de protecție împotriva coroziunii. Flanșa poate fi, de asemenea, fabricată din oțel inoxidabil sau din alte materiale, dacă este necesar. Specificațiile pentru o flanșă filetată includ dimensiunea, clasa de presiune, materialul, tipul de filet și tipul de față a flanșei. Tabelul de mai jos rezumă specificațiile cheie pentru flanșele noastre filetate galvanizate.
| Caietul de sarcini | Opțiuni |
| Dimensiune | 1/2" până la 24" (DN15 până la DN600) |
| Clasa de presiune | 150, 300, 600, 900, 1500, 2500 |
| Material | Oțel carbon galvanizat, oțel inoxidabil, fontă ductilă |
| Tip fir | NPT, BSPT, BSPP, Metric |
| Fața cu flanșă | Față ridicată (RF), față plată (FF), îmbinare inelară (RTJ) |
| Standard | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Acoperire | Galvanizat la cald, electro-zincat |
La Wenzhou Longan Flange Co., Ltd., fabrica noastră produce flanșe filetate pentru a îndeplini aceste specificații și multe altele. Putem personaliza flanșa pentru a se potrivi cerințelor specifice ale proiectului, inclusiv dimensiuni speciale, materiale speciale și tipuri speciale de filet. Procesul nostru de control al calității include inspecția dimensională, calibrarea filetului și testarea presiunii pentru a ne asigura că fiecare flanșă îndeplinește standardele cerute.
Atunci când selectează o flanșă pentru un sistem de țevi galvanizate, inginerii au mai multe opțiuni, inclusiv flanșe de gât de sudură, flanșe cu alunecare, flanșe de îmbinare suprapusă și flanșe filetate. Fiecare tip are propriile sale avantaje și dezavantaje. Tabelul de mai jos compară caracteristicile cheie ale acestor tipuri de flanșe.
| Tip flanșă | Metoda de instalare | Păstrează acoperirea galvanizată | Presiune nominală | Cost |
| Flanșă filetată | Înșurubat pe țeavă filetată | Da | Moderat | Scăzut-Mediu |
| Flanșă gât de sudare | Sudată la țeavă | Nu (acoperire deteriorată) | Ridicat | Mediu-Ridicat |
| Flanșă Slip-On | Aluneca peste teava si sudat | Nu (acoperire deteriorată) | Moderat | Scăzut-Mediu |
| Flanșă de îmbinare | Folosit cu capătul butuc; fara sudura la teava | Da (dacă capătul butucului este galvanizat) | Moderat | Mediu |
După cum arată tabelul, flanșa filetată este singurul tip care păstrează acoperirea galvanizată fără a fi nevoie de componente sau proceduri suplimentare. Flanșa de îmbinare prin suprapunere poate păstra, de asemenea, acoperirea dacă se folosește un capăt galvanizat, dar necesită mai multe componente și este mai scump. Gâtul de sudură și flanșele Slip-On necesită sudare, ceea ce deteriorează acoperirea și necesită reacoperire. Din aceste motive, flanșa filetată este alegerea preferată pentru sistemele de țevi galvanizate.
Întrebarea 1: Care este presiunea maximă nominală pentru o flanșă filetată într-un sistem de țevi galvanizate?
Răspuns: Flansele filetate sunt disponibile în clase de presiune de până la 2500. Cu toate acestea, presiunea maximă nominală pentru o conexiune filetată este în general mai mică decât cea a unei conexiuni sudate de aceeași dimensiune și clasă. Acest lucru se datorează faptului că firele reduc grosimea peretelui țevii și creează o concentrare a tensiunilor. Pentru majoritatea sistemelor de conducte galvanizate sunt suficiente flansele Clasa 150 sau Clasa 300. La Wenzhou Longan Flange Co., Ltd., vă putem ajuta la selectarea clasei de presiune adecvate pentru aplicația dumneavoastră.
Întrebarea 2: Poate fi folosită o flanșă filetată într-o aplicație la temperatură ridicată?
Răspuns: Flanșele filetate pot fi utilizate în aplicații la temperaturi înalte, dar valoarea nominală a temperaturii depinde de materialul flanșei și al garniturii. Flanșele standard din oțel carbon galvanizat sunt potrivite pentru temperaturi de până la 200°C. Pentru temperaturi mai ridicate, pot fi necesare flanse din otel inoxidabil sau otel aliat. Este important să selectați o flanșă și o garnitură care sunt evaluate pentru temperatura de funcționare a sistemului.
Întrebarea 3: Ce tip de etanșant pentru filet ar trebui utilizat cu o flanșă filetată?
Răspuns: Banda PTFE sau dopa pentru țevi este folosită în mod obișnuit ca etanșant pentru filete pentru flanșe filetate. Banda PTFE este ușor de aplicat și oferă o etanșare bună pentru apă și multe alte fluide. Pipe Dope este o pastă care se aplică pe fire și oferă o etanșare mai robustă pentru presiuni mai mari. Alegerea depinde de aplicație și de fluidul transportat. Urmați întotdeauna recomandările producătorului pentru etanșant.
Întrebarea 4: Cum asigur o conexiune fără scurgeri cu o flanșă filetată?
Răspuns: Pentru a asigura o conexiune fără scurgeri, urmați acești pași: curățați bine filetele, aplicați uniform etanșantul de filet, înșurubați flanșa pe țeavă cu mâna, apoi strângeți cu o cheie pentru țevi. Nu strângeți prea mult, deoarece acest lucru poate deteriora filetele sau crăpa flanșa. Folosiți o cheie dinamometrică calibrată, dacă este disponibilă. În cele din urmă, înșurubează flanșa pe flanșa de împerechere, strângând șuruburile într-un model în stea pentru a asigura o presiune uniformă asupra garniturii. Fabrica noastră oferă instrucțiuni detaliate de instalare cu flanșele noastre filetate.
Întrebarea 5: Flanșele filetate galvanizate sunt potrivite pentru sistemele de apă potabilă?
Răspuns: Da, flanșele filetate galvanizate sunt potrivite pentru sistemele de apă potabilă, cu condiția ca galvanizarea să fie efectuată la un standard care este aprobat pentru contactul cu apa potabilă. Învelișul de zinc este inert și nu scurge substanțe nocive în apă. La fabrica noastră, folosim galvanizare la cald care îndeplinește cerințele ASTM A153 și alte standarde relevante pentru aplicațiile de apă potabilă.
Sistemele de conducte galvanizate preferă flanșele filetate deoarece oferă o combinație de eficiență a instalării, protecție împotriva coroziunii și integritate a conexiunii pe care niciun alt tip de flanșă nu o poate egala. Racordul filetat elimină necesitatea sudării, care ar deteriora stratul galvanizat și ar expune țeava la coroziune. Permite o instalare rapidă, curată și sigură, fără permise de lucru la cald sau echipamente specializate. Păstrează stratul de zinc, asigurând că protecția împotriva coroziunii a întregului sistem rămâne intactă. Și oferă o etanșare fiabilă și etanșă pentru presiuni și temperaturi moderate. La Wenzhou Longan Flange Co., Ltd., fabrica noastră produce flanșe filetate de înaltă calitate, proiectate special pentru sistemele de țevi galvanizate. Folosim numai cele mai bune materiale și urmăm proceduri riguroase de control al calității pentru a ne asigura că fiecare flanșă îndeplinește cele mai înalte standarde de performanță și fiabilitate.
Fie că proiectați un nou sistem de țevi galvanizate sau mențineți unul existent, vă invităm să contactați echipa noastră tehnică pentru a discuta cerințele dumneavoastră. Putem oferi specificații detaliate ale produsului, asistență pentru selecția materialelor și suport pentru aplicații. Angajamentul nostru față de calitate și satisfacția clienților ne-a făcut un partener de încredere pentru proiecte de tratare a apei, industriale și comerciale de conducte din întreaga lume.
Contactați astăzi Wenzhou Longan Flange Co., Ltd.pentru a discuta cerințele dvs. pentru flanșe filetate și pentru a descoperi cum flanșele noastre pot îmbunătăți fiabilitatea și eficiența sistemului dvs. de țevi galvanizate.
